ソーラーパネル 接続用 10個セット MC4型 コネクタ アンフェノール ジャパン Amphenol Japan DC1500V DC国際規格 PV-CC 認定品
ソーラーパネル 接続用 10個セット MC4型 コネクタ アンフェノール ジャパン Amphenol Japan DC1500V DC国際規格 PV-CC 認定品
販売価格: 3,800円(税込)
在庫数 14点
商品詳細

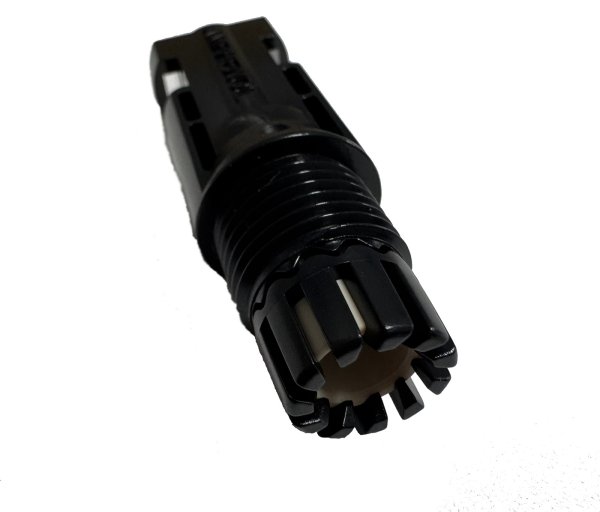

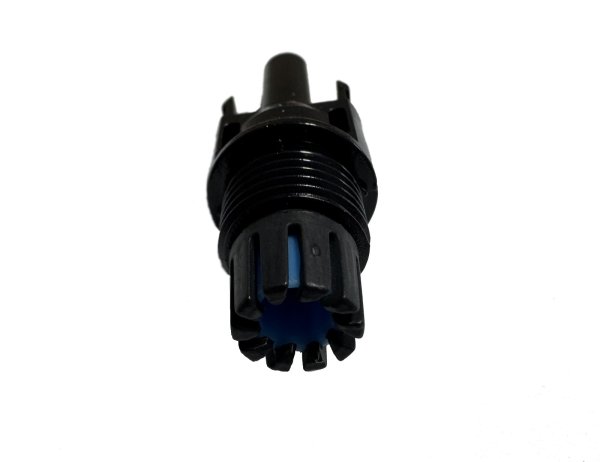

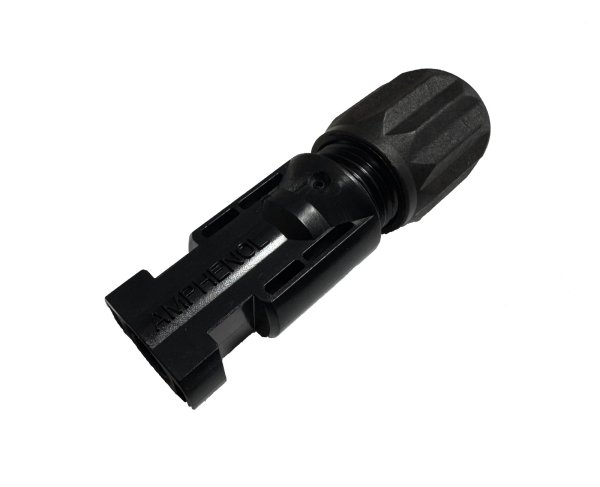

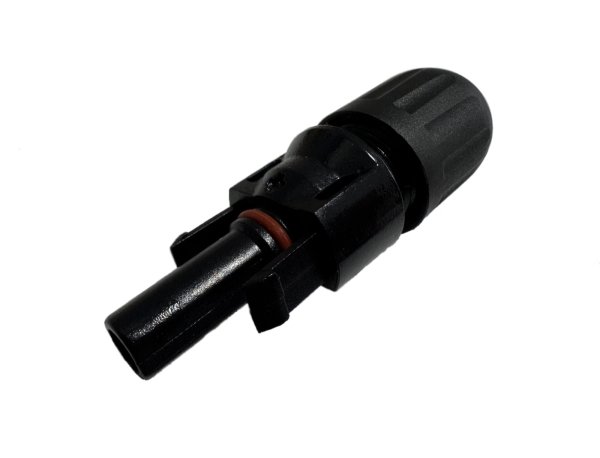

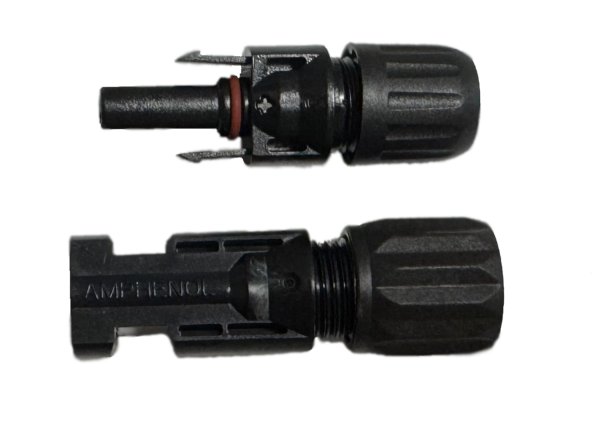

ソーラーケーブル 接続用 MC4 コネクタ アンフェノールジャパン Amphenol Japan
10個セット販売
| 定格電圧 | ケーブルタイプ | 1500V DC（UL 6703準拠） 1000V DC（TÜV IEC62852準拠） | |
|---|---|---|---|
| パネル取付タイプ | 1500V DC（UL 6703準拠） 1500V DC（TÜV IEC62852準拠） | ||
| 定格電流 | UL 6703準拠（85℃） | 20A (2.5mm² / 14AWG) 30A (4.0mm² / 12AWG) 30A (6.0mm² / 10AWG) | |
| TÜV IEC62852準拠 | 15A (2.5mm² / 14AWG) 20A (4.0mm² / 12AWG) 30A (6.0mm² / 10AWG) | ||
| インパルス耐電圧 | ケーブルタイプ | 12kV(1000V DC per TÜV) | |
| パネル取付タイプ | 16kV(1000V DC per TÜV) | ||
| 接触抵抗（代表値） | ≤0.3mΩ | ||
| コンタクト材質 | 銅合金、錫めっき | ||
| コンタクトタイプ | 切削あるいはプレスコンタクト | ||
| 絶縁材料 | PC/PA（パネル取付タイプはPC） | ||
| 結線 | 圧着 | ||
| 適合電線径（H4ケーブルタイプ） | φ5.3mm〜φ7.65mm | ||
| 保護等級 | IP68 (1m/1時間、嵌合時） IP2X タッチプルーフ（非嵌合時） | ||
| 使用温度範囲 | -40℃ to +85℃ (TÜV) -40℃ to +90℃ (UL) | ||
| 難燃性 | UL94V-0 | ||
| 過電圧カテゴリ/汚染度 | CAT III/2 | ||
| RoHS | RoHS対応品 | ||
| 認証規格 | TUV認証（IEC 62852） UL認証（UL6703） | ||
