海鴻電気有限公司 太陽光発電用 乾式三相変圧器 200kVA 420/440V・210V IP44 SGL-RL-200/0.44(0.42)/0.21 [SGL-RL-200/0.44(0.42)/0.21]
販売価格はお問い合わせください。
商品詳細

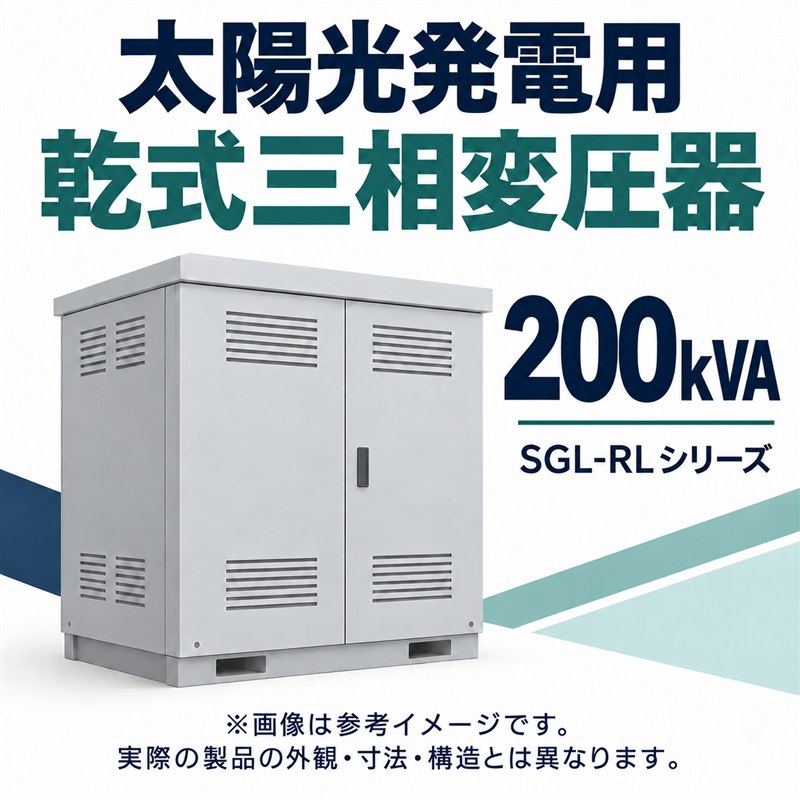

※画像は参考イメージです。実際の製品の外観・寸法・構造とは異なります。
太陽光発電システム用 乾式三相変圧器 200kVA
PCS側の400V系と系統側の200V系を接続する、定格容量200kVAの乾式三相変圧器です。一次側はY結線・三相4線式、二次側はΔ結線・三相3線式。IP44、H種絶縁、自冷式、アルミニウム巻線を採用しています。

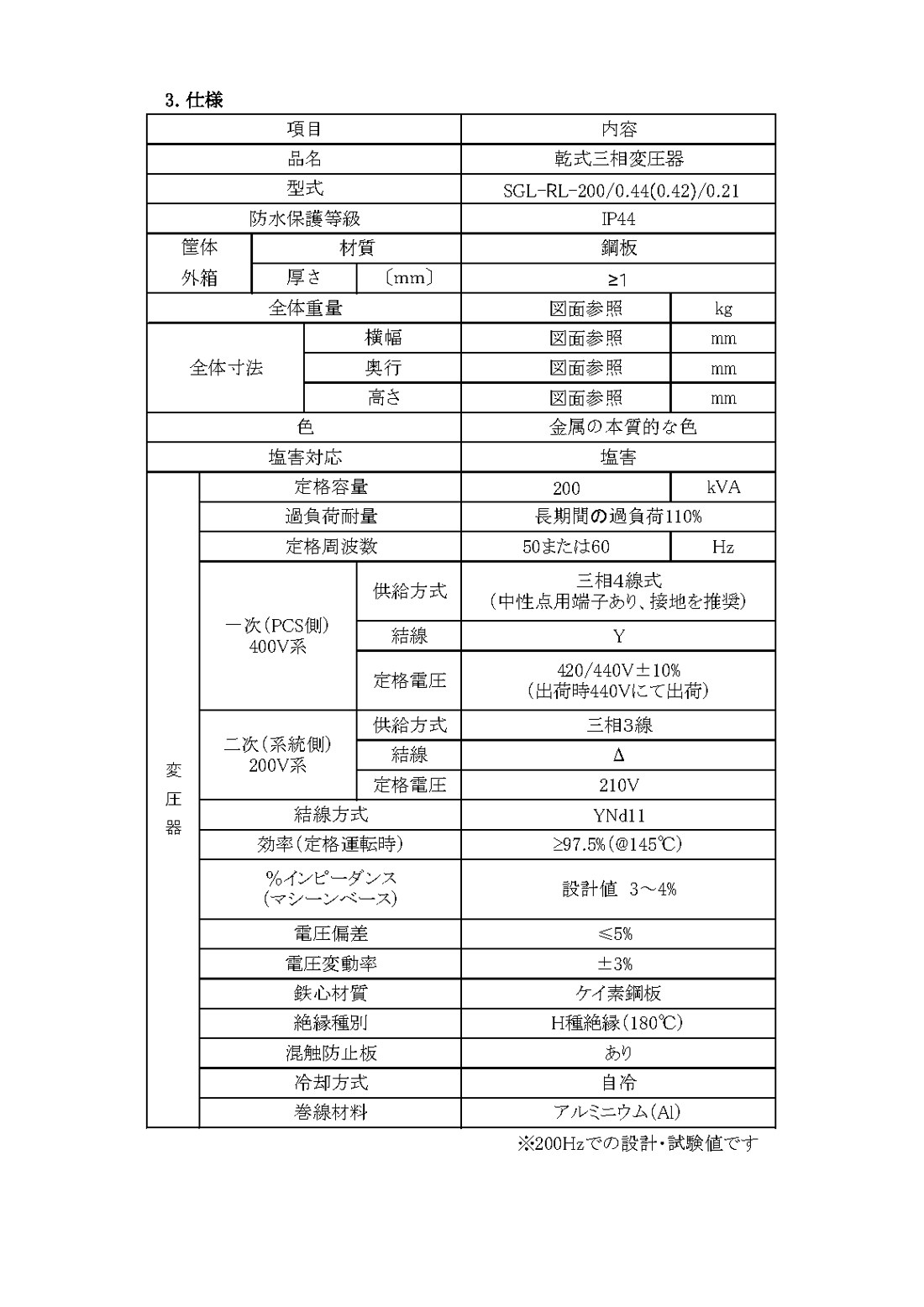

主な仕様
| 型式 | SGL-RL-200/0.44(0.42)/0.21 |
|---|---|
| 定格容量 | 200kVA |
| 定格周波数 | 50または60Hz |
| 一次（PCS側） | 400V系／三相4線式／Y結線／中性点用端子あり |
| 一次定格電圧 | 420/440V ±10%（出荷時440V） |
| 二次（系統側） | 200V系／三相3線式／Δ結線 |
| 二次定格電圧 | 210V |
| 結線方式 | YNd11 |
| 保護等級 | IP44 |
| 絶縁種別 | H種（180℃） |
| 冷却方式 | 自冷 |
| 巻線材料 | アルミニウム（Al） |
| 鉄心材質 | ケイ素鋼板 |
| 混触防止板 | あり |
| 効率（定格運転時） | 97.5%以上（145℃時）※条件は下記参照 |
| %インピーダンス | 設計値3〜4%（マシーンベース） |
| 電圧偏差 | 5%以下 |
| 電圧変動率 | ±3% |
| 過負荷耐量 | 長期間の過負荷110%（仕様書記載値。適用条件は要確認） |
| 筐体 | 鋼板／板厚1mm以上 |
| 外形寸法・重量 | 図面参照（仕様書に数値の記載なし） |
| メーカー | 海鴻電気有限公司 |
※2026年4月28日発行のメーカー仕様書に基づきます。仕様書末尾には「200Hzでの設計・試験値」と記載されており、本文の定格周波数50/60Hzとの整合および性能値の適用条件は確認中です。仕様は改良等により変更される場合があります。

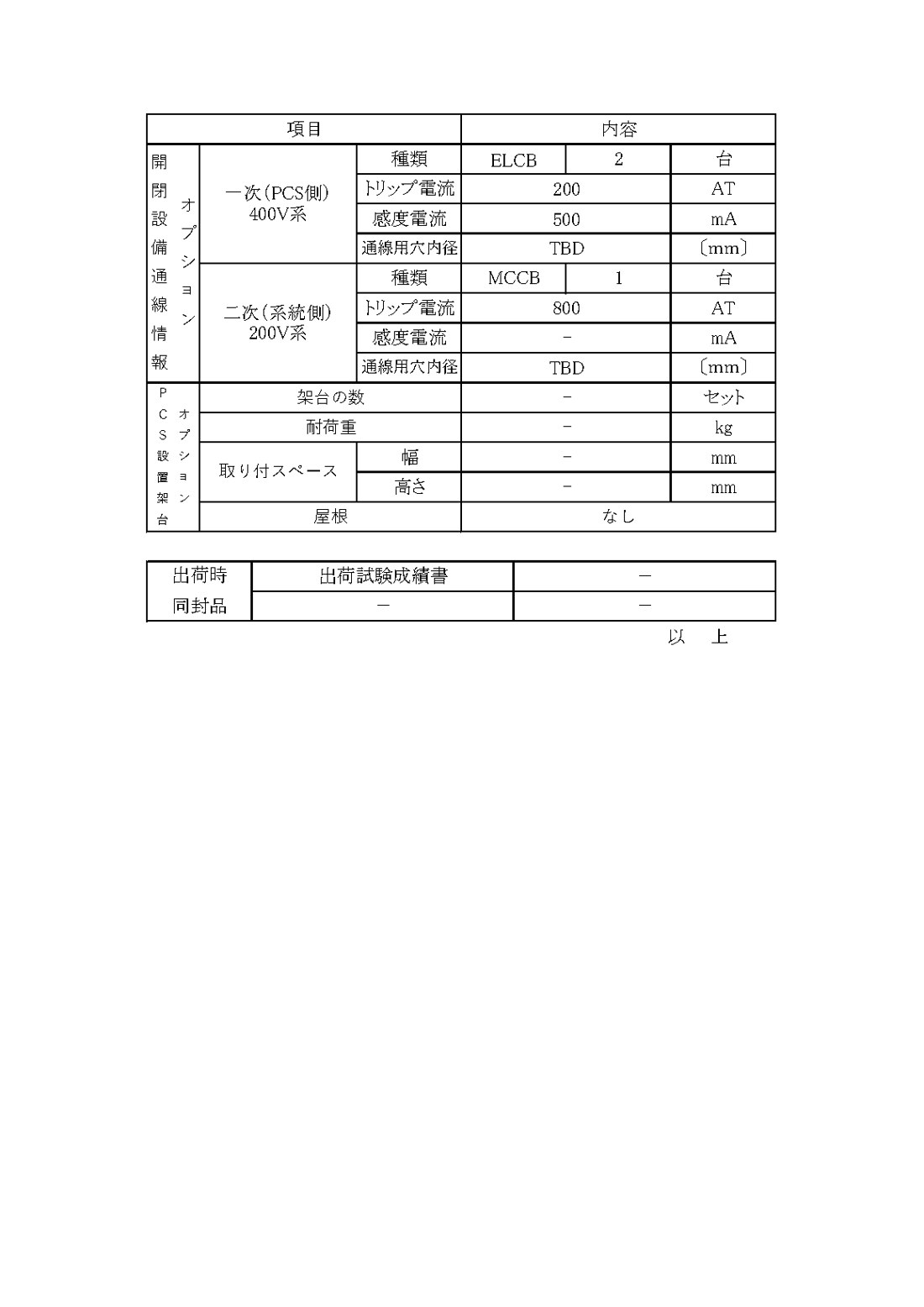

オプション（仕様書記載）
一次（PCS側）：ELCB 2台／トリップ電流200AT／感度電流500mA。二次（系統側）：MCCB 1台／トリップ電流800AT。標準付属品とは区別し、選定・適用条件、通線孔径（TBD）、構成・価格は個別にご確認ください。
導入・お見積もりについて
価格、納期、送料、搬入・荷下ろし条件はお問い合わせください。接続するPCSの型式・台数、系統条件、設置場所をご連絡いただくと、仕様確認がスムーズです。外形寸法・重量、塩害対応の具体的条件は図面・メーカーへの確認が必要です。
設置上の注意
設置・配線は必ず有資格者が行い、接地を実施してください。設置場所の強度と搬入方法を確認し、必要に応じて積雪対策を行ってください。作業前は設備を停止して安全処置を実施し、通電中の端子には触れないでください。本体の分解は行わず、可燃性ガス等のある場所への保管・設置は避けてください。
